Joyas de Tianguis: De Televisión Rota a Lámpara Profesional de Estudio 💡

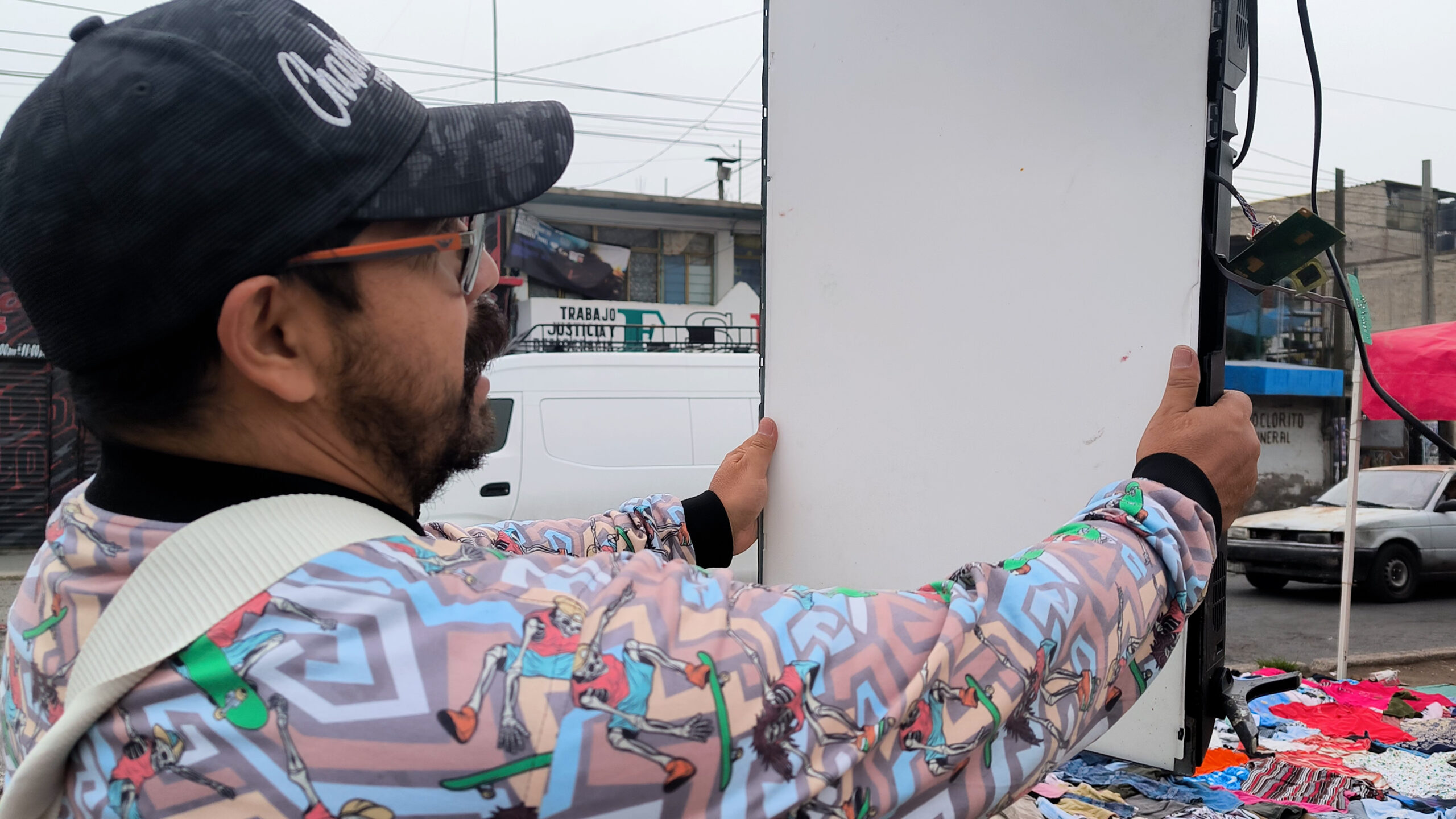

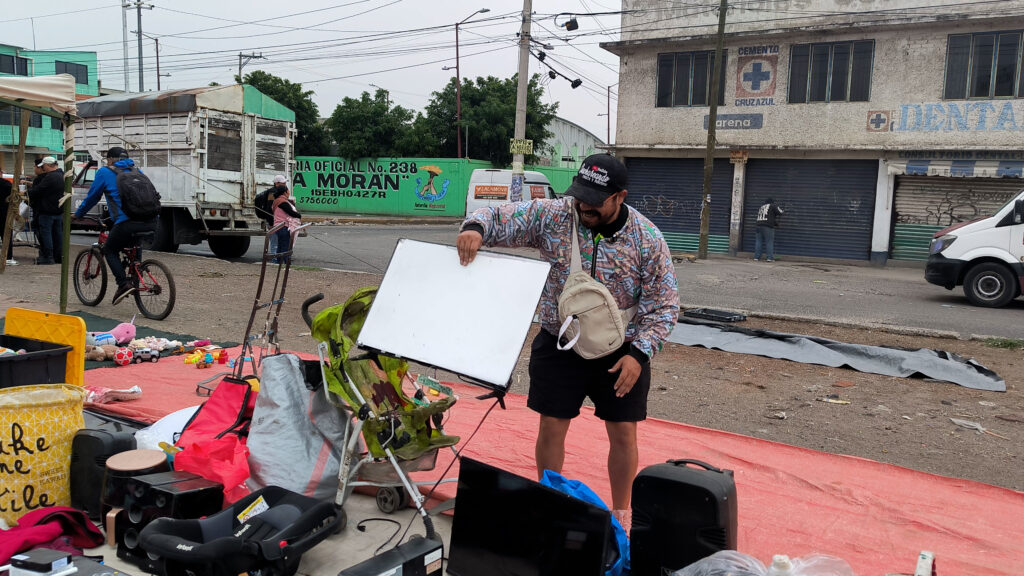

En el mundo del chachareo, el verdadero arte no consiste solo en encontrar objetos antiguos o coleccionables en perfecto estado; la verdadera magia ocurre cuando logras ver el potencial oculto en lo que otros consideran simple basura. Caminando entre los pasillos del tianguis, con el ojo bien entrenado, nos topamos con una televisión vieja, rota y completamente destartalada. Cualquiera habría pasado de largo, pero nosotros vimos una oportunidad única: convertirla en una lámpara profesional de iluminación para video y fotografía.
Las pantallas planas modernas son, en esencia, enormes paneles de luz difusa gracias a sus tiras de luces LED internas. Si buscas armar tu propio estudio sin gastar miles de pesos, esta es una de las mejores “joyas” que puedes rescatar. Tras una buena negociación chacharera, logramos cerrar el trato y nos la llevamos a la mesa de trabajo por tan solo $100 pesos.

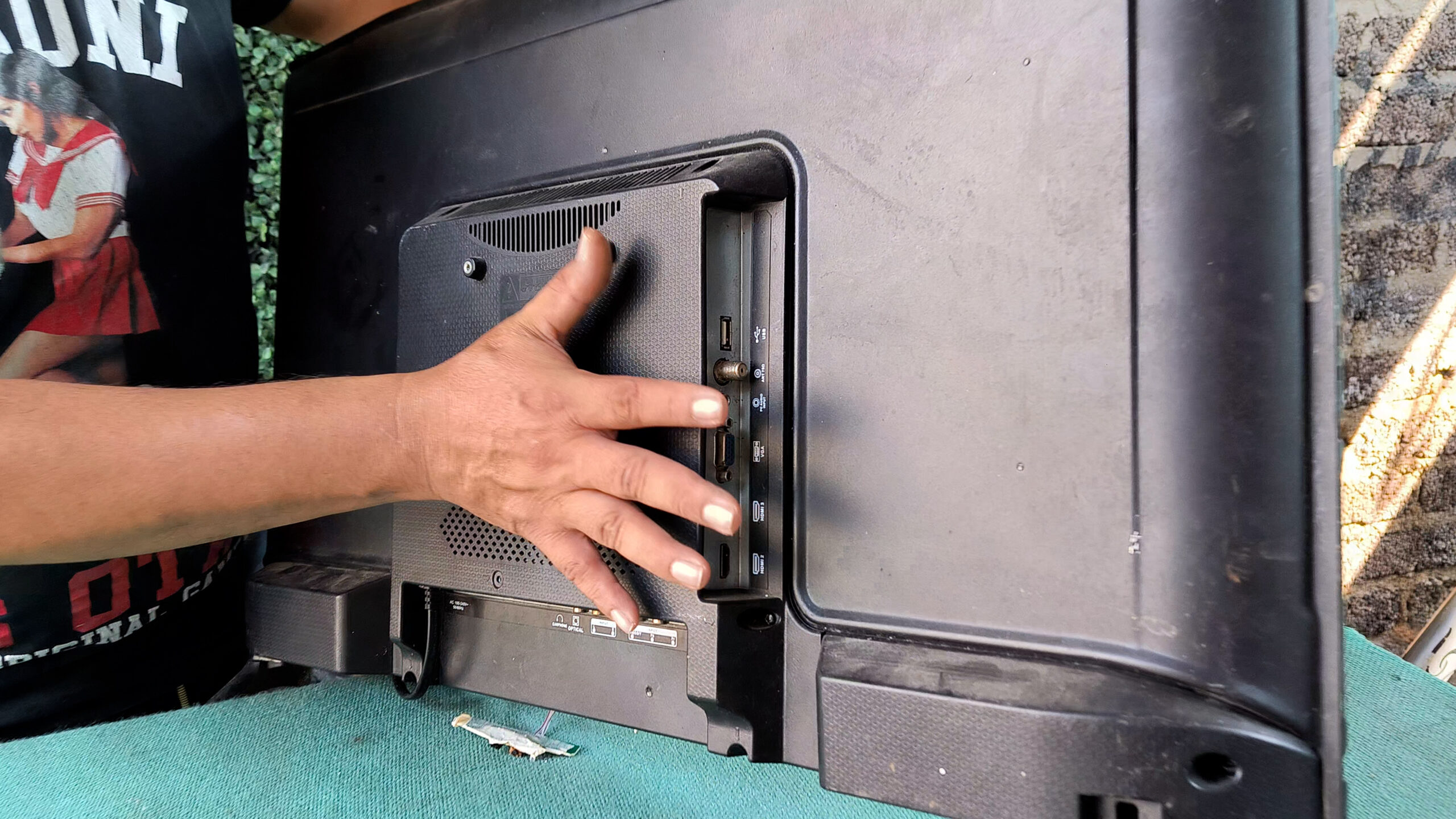

Para que este proyecto funcionara, el televisor debía cumplir con dos requisitos indispensables al comprarlo: que tuviera sus tiras de LEDs intactas y que conservara su tarjeta lógica o Main Board. Al llegar al taller e iniciar las pruebas, la pantalla encendió su testigo rojo, pero al darle energía, los LEDs parpadearon y se apagaron por completo.
El Plan A: Engañar a la Main Board

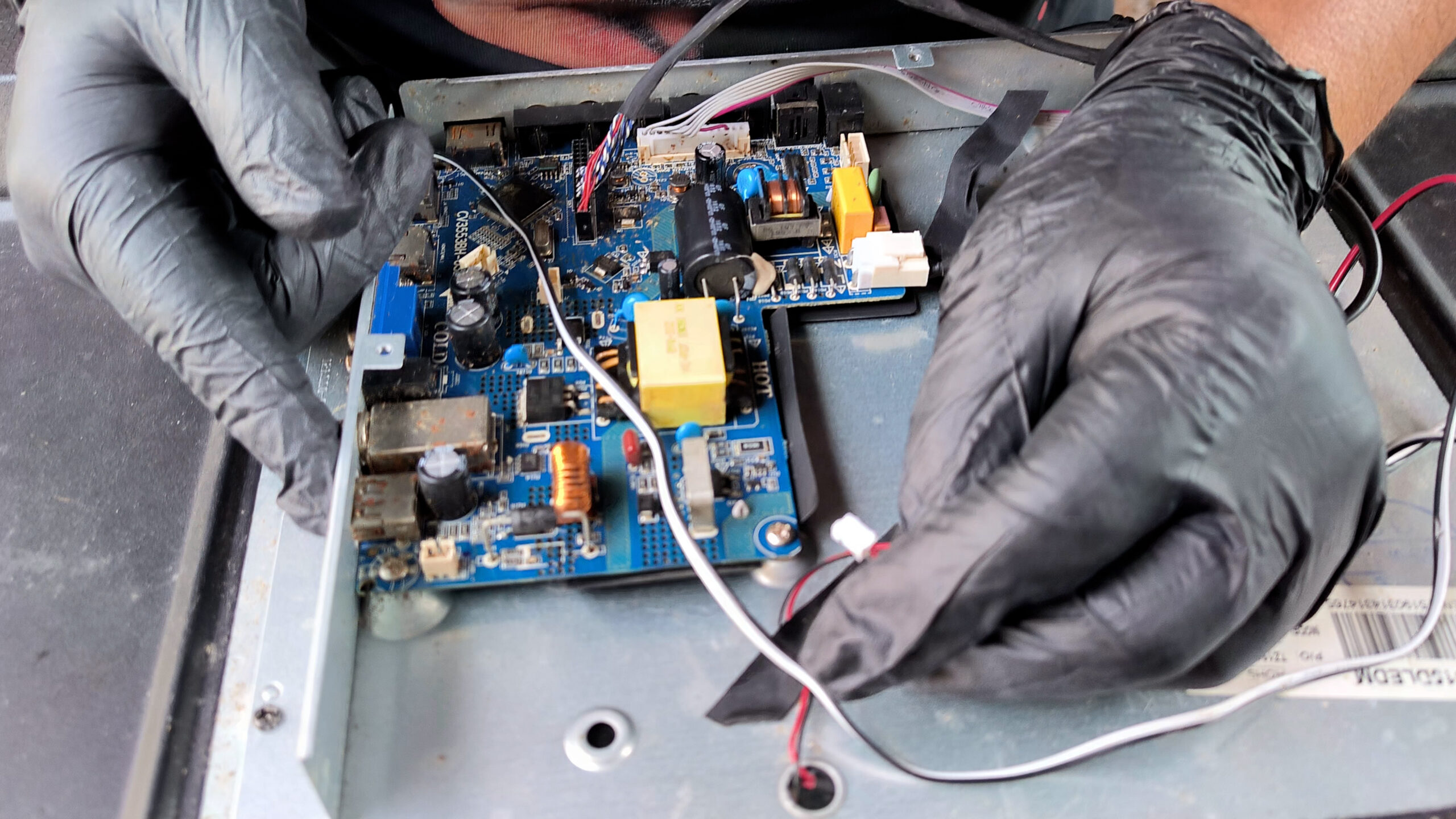

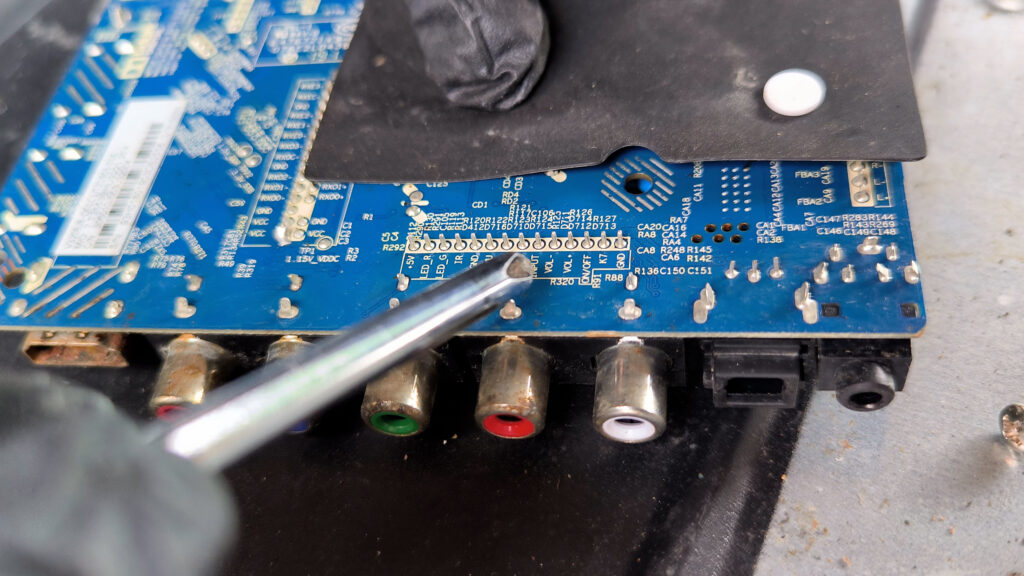

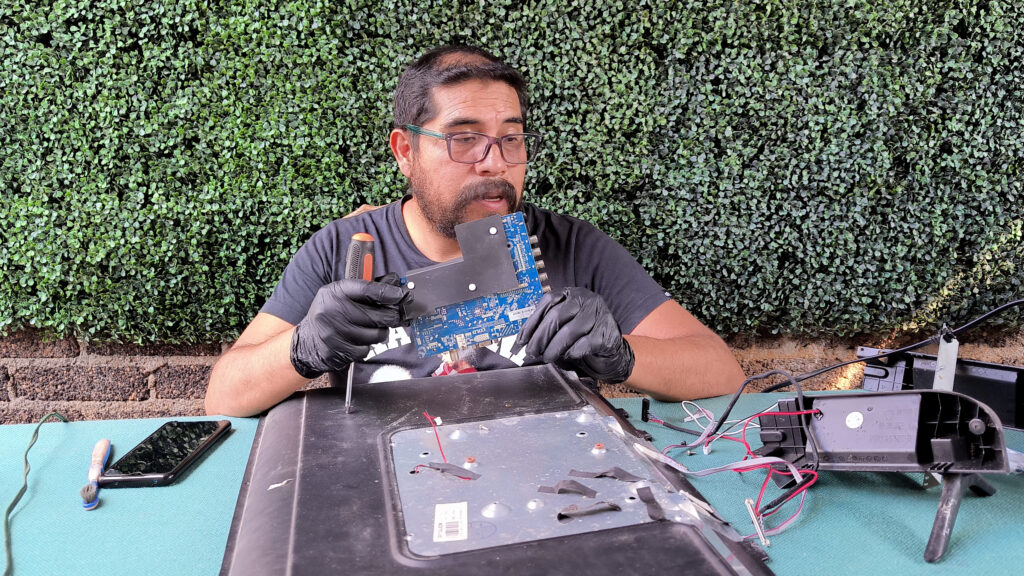

as televisiones modernas cuentan con sistemas de protección. Cuando la tarjeta lógica detecta que el display (la pantalla de cristal líquido) no está consumiendo energía o está roto, el cerebro de la TV asume que hay una falla y se apaga automáticamente para evitar un cortocircuito. Intentamos localizar los pines de control serigrafiados como BL on o V off para puentear la señal y engañar al sistema, pero el circuito integrado era demasiado complejo y amenazaba con convertirse en un dolor de cabeza. Pasamos de inmediato al Plan B.
El Plan B: Alimentación Externa e Ingenio Chacharero

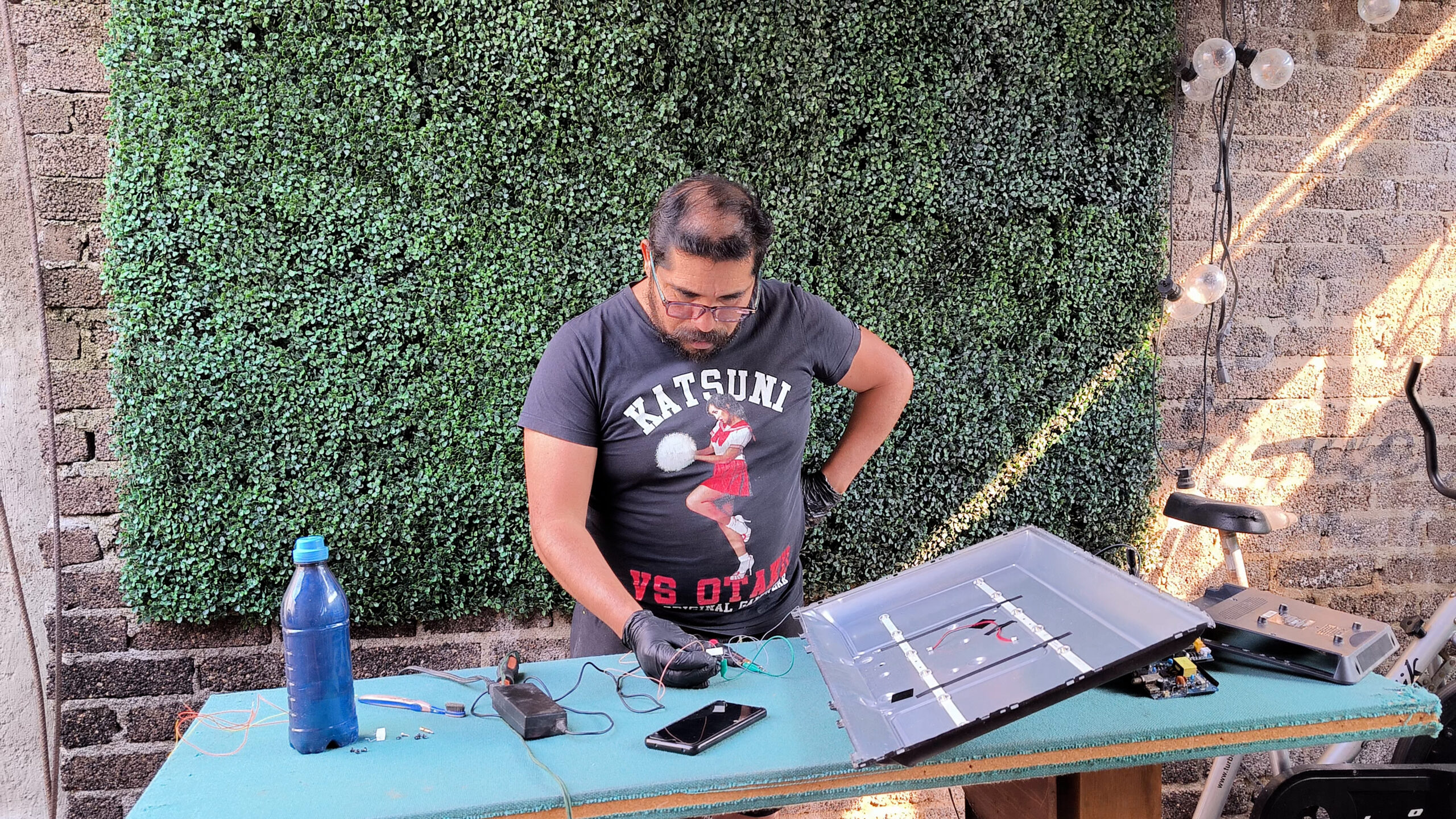

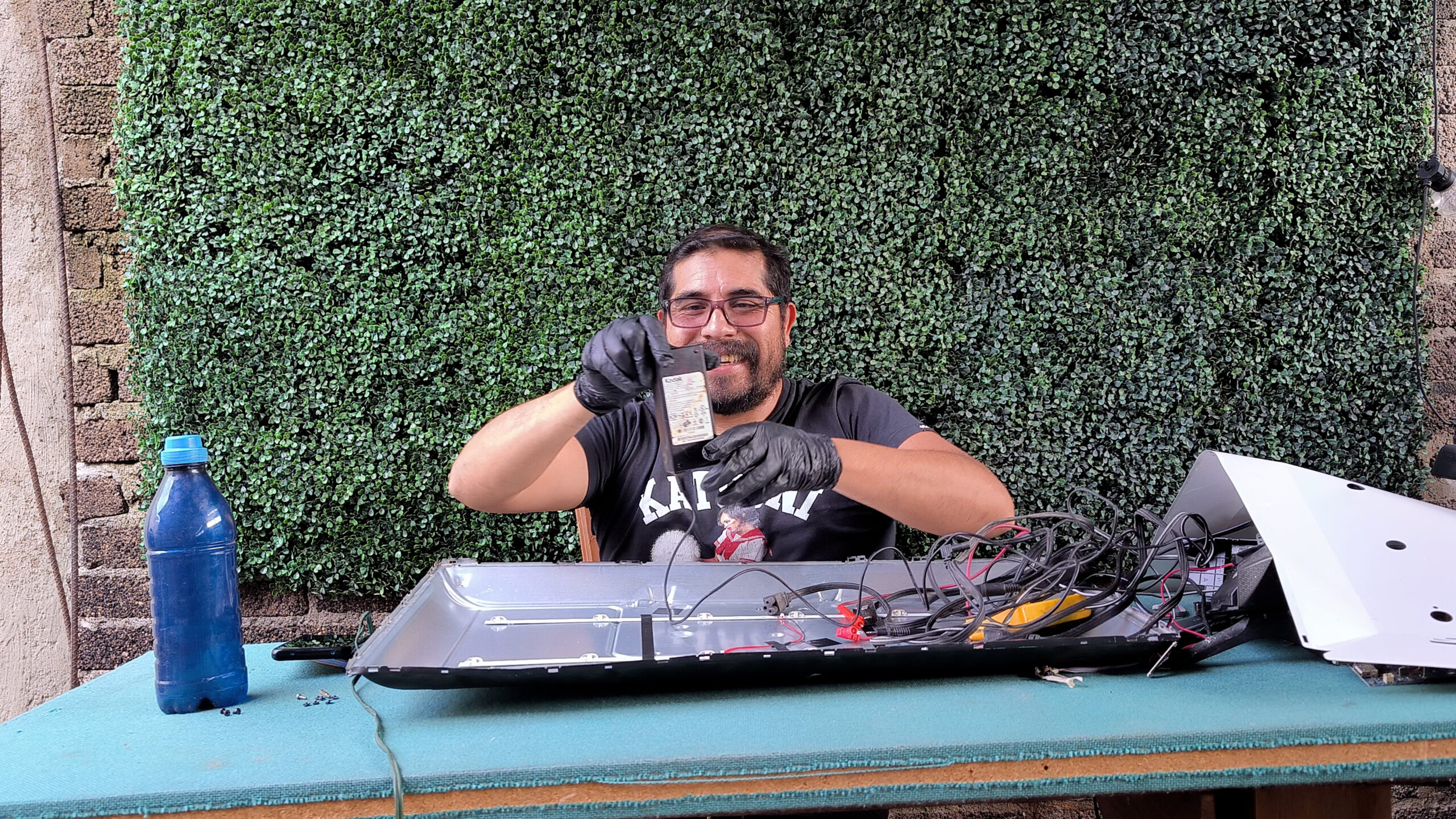

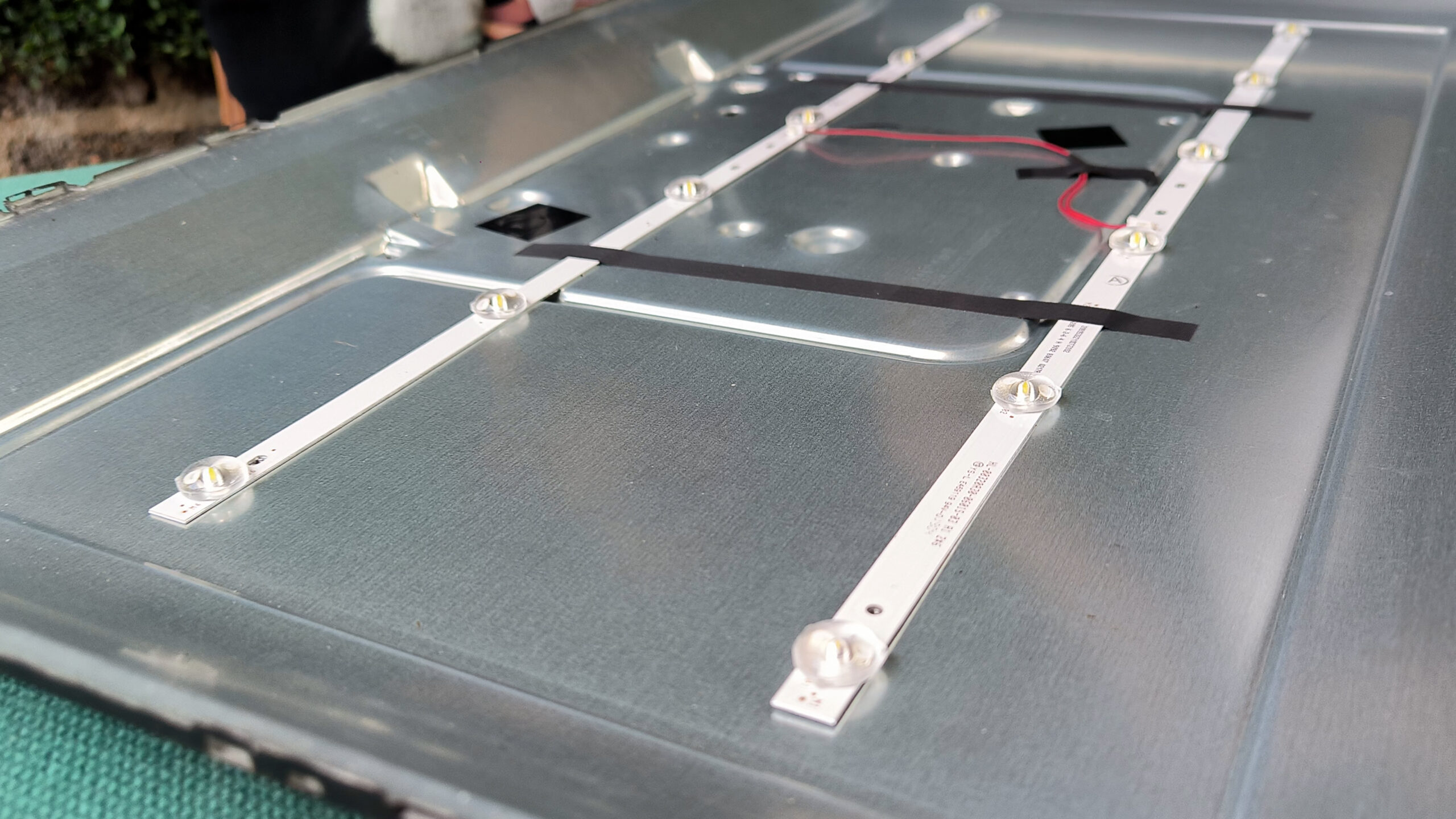

Decidimos desnudar por completo el panel para trabajar directamente sobre las tiras de iluminación. Al analizar la configuración, descubrimos que el panel contaba con dos tiras de 6 LEDs cada una. Sabiendo que cada uno de estos LEDs trabaja a 6 voltios, realizamos el cálculo matemático elemental:
6 LEDs X 6 Voltios = 36 Voltios necesarios para encender cada tira
¿De dónde sacar esa potencia sin gastar de más? Buscando entre el stock de chácharas del taller, rescatamos una vieja fuente de poder de una impresora antigua que operaba exactamente a 36 voltios y 1.7 amperios. ¡Una total coincidencia de esas que salvan proyectos!

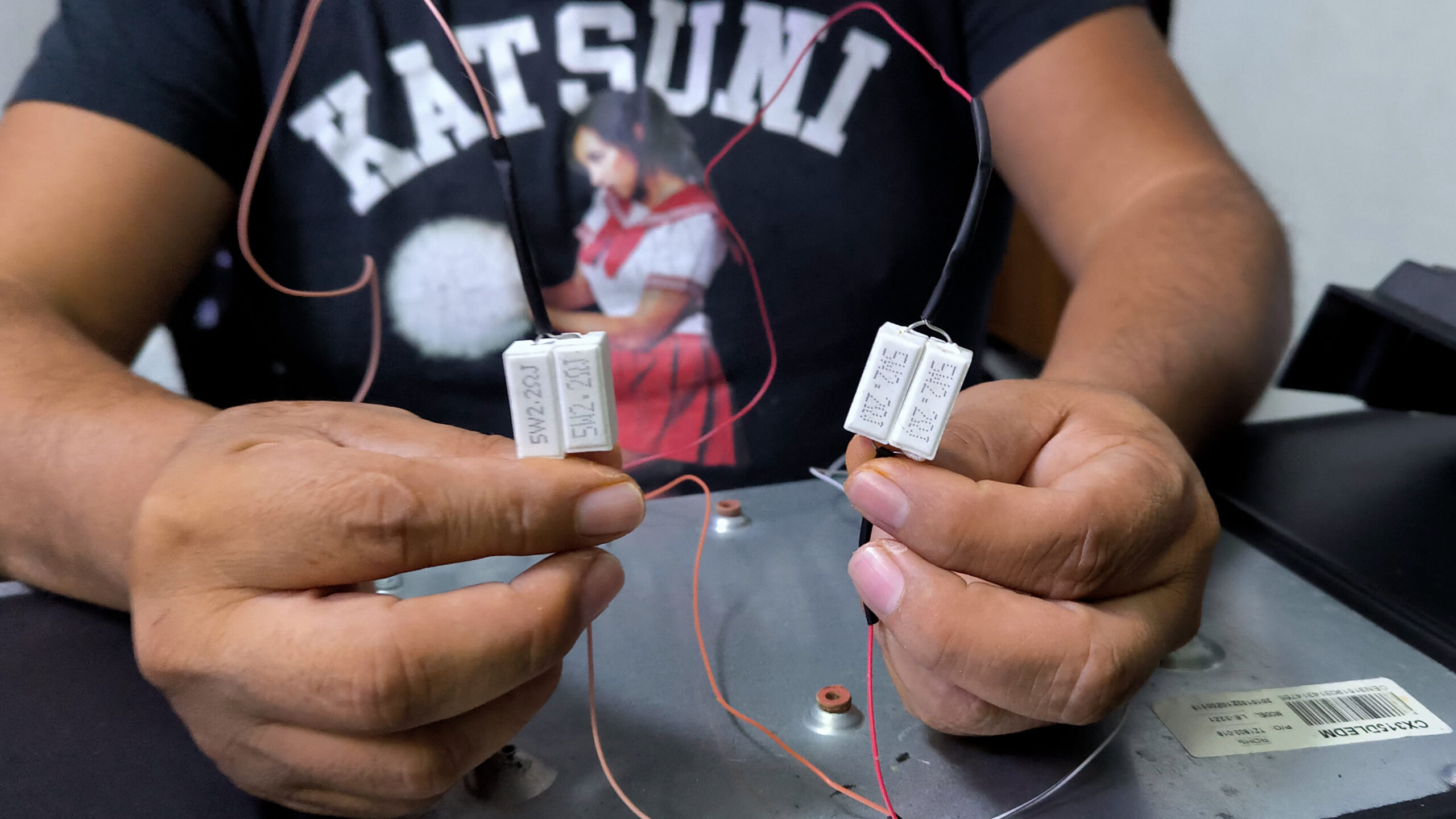

Para regular el paso de la corriente y proteger los LEDs de una sobrecarga, implementamos un arreglo de resistencias. Inicialmente utilizamos una resistencia de 2.2 ohms y 5 watts, pero notamos que limitaba demasiado la potencia lumínica. Aplicando el ingenio, soldamos otra resistencia idéntica en paralelo. Al hacer esto, el valor de la resistencia se cortó por la mitad (aproximadamente 1.1 ohms), permitiendo un mayor flujo de corriente y haciendo que los LEDs brillaran a su máxima e impresionante capacidad.
Acabados Profesionales

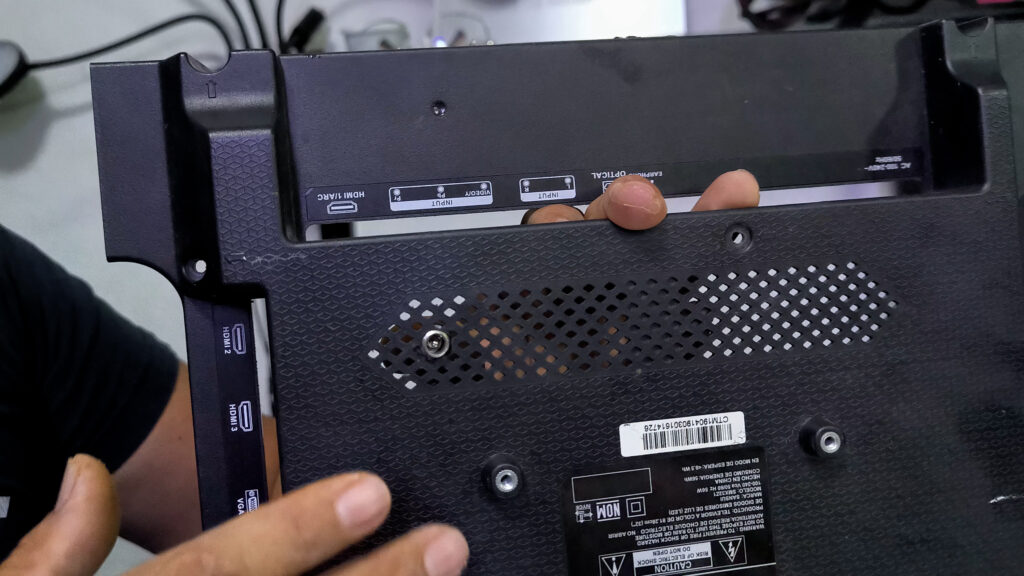

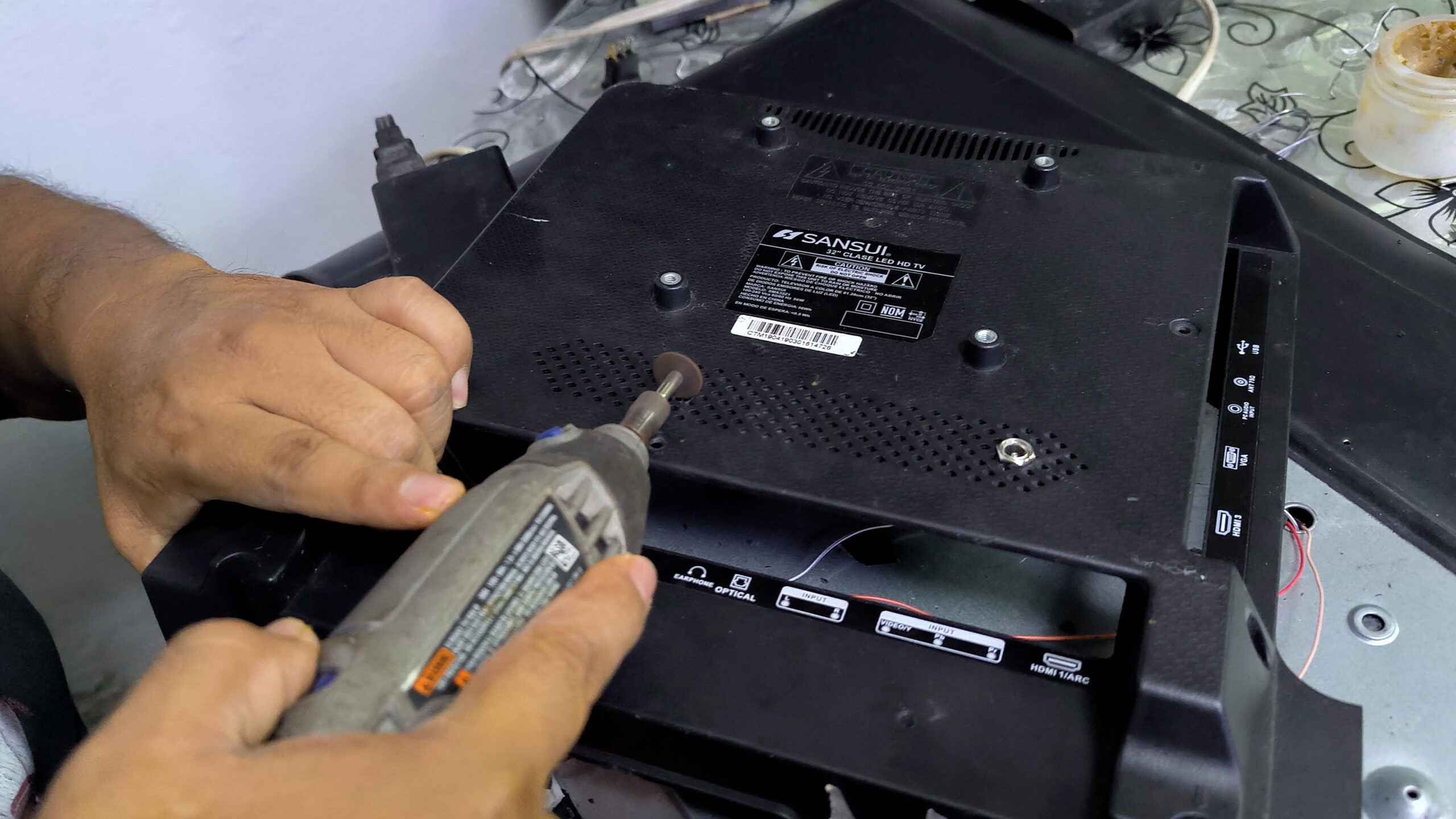

Para dejar de lado los cables sueltos y darle una estética limpia, realizamos dos modificaciones estructurales en la carcasa plástica de la televisión:
- Perforamos la estructura para instalar un jack o conector tipo plug compatible con nuestra fuente de poder de impresora.

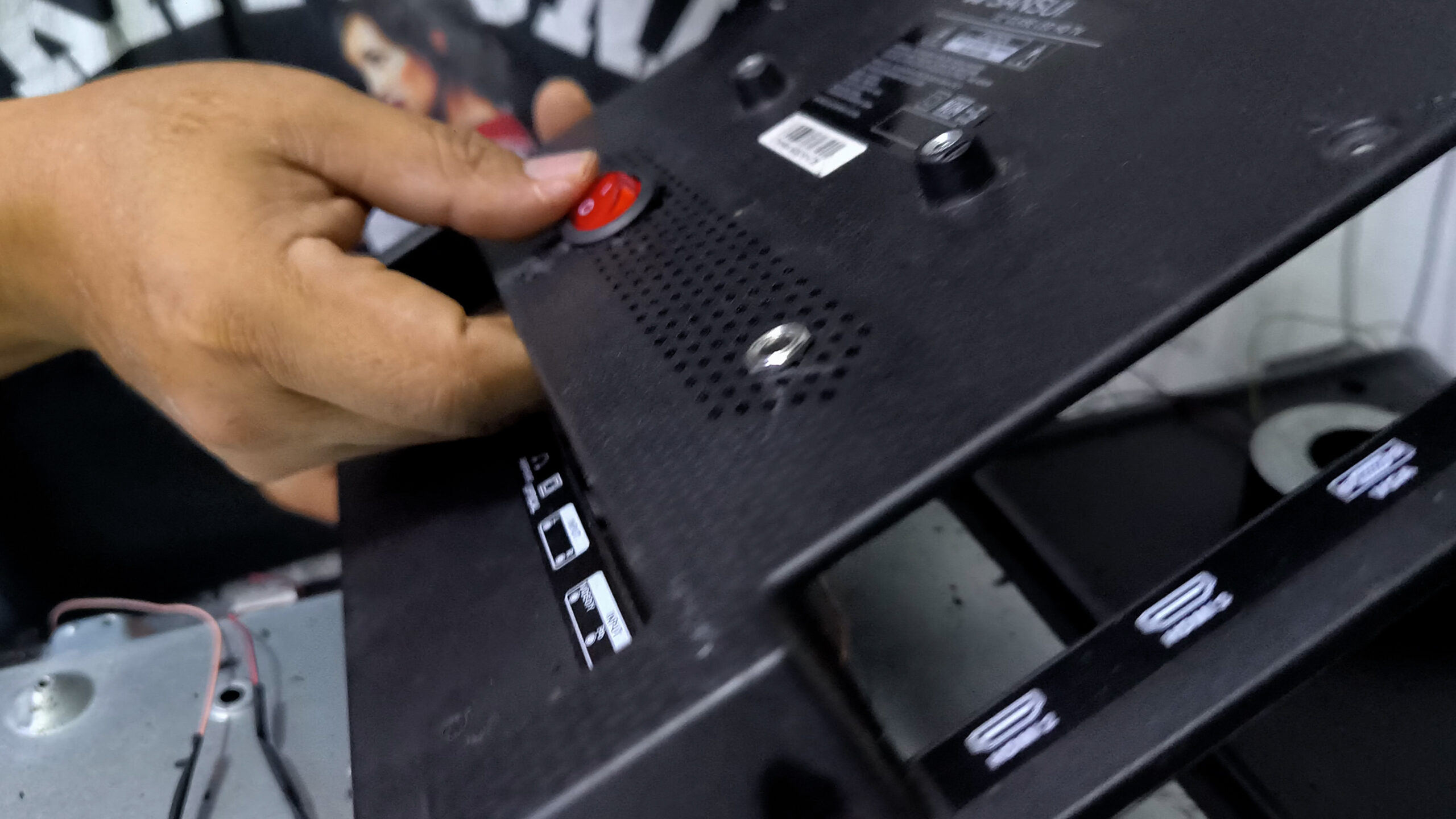

- Ranuramos el plástico para empotrar un interruptor de encendido y apagado general.
Tuvimos un cuidado extremo al soldar para respetar la polaridad del circuito (dejando el positivo al centro del plug y el negativo en el exterior), fijando firmemente las resistencias con pegamento de doble componente para evitar que bailaran o hicieran corto.

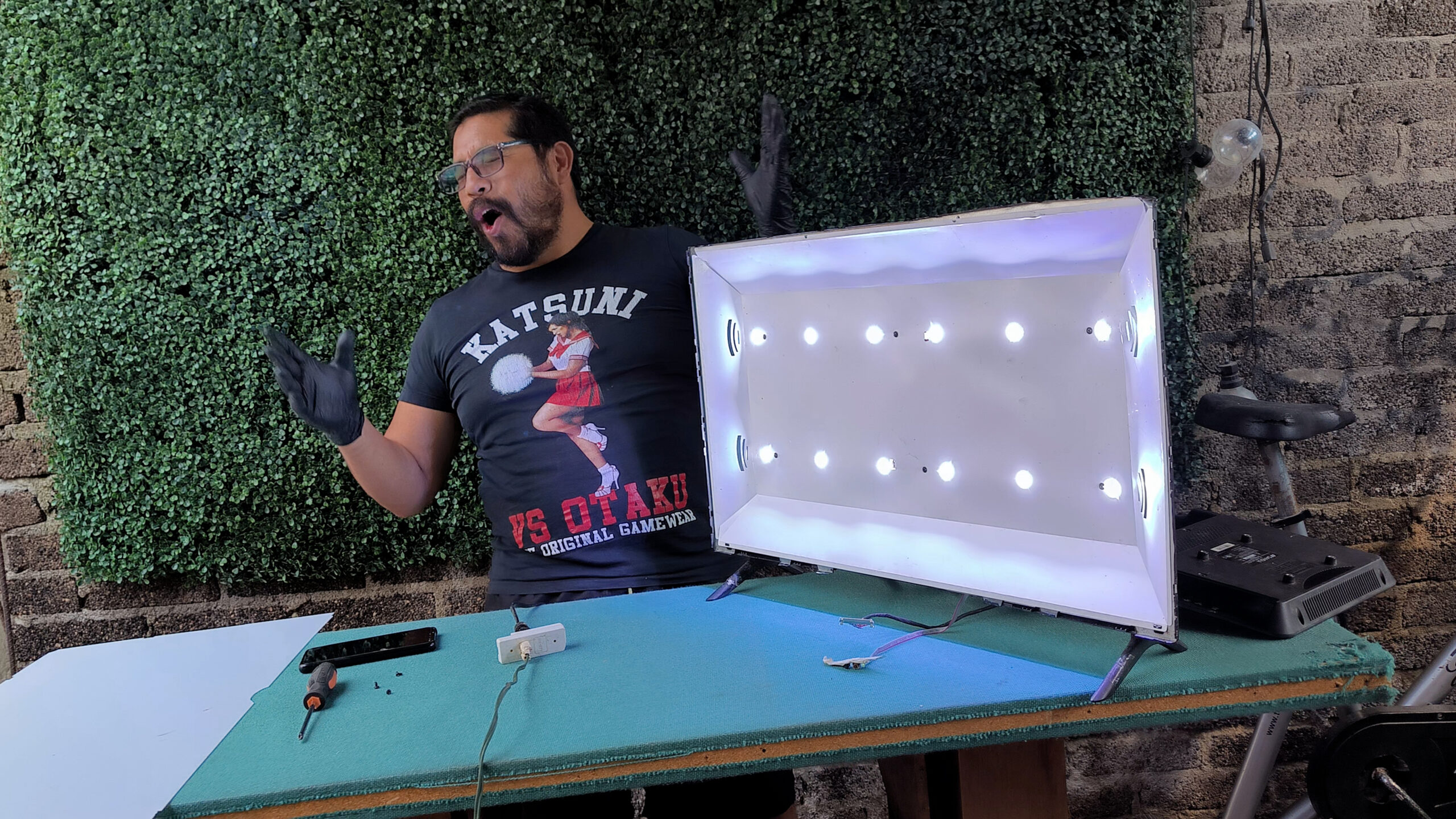

El resultado final superó todas nuestras expectativas. La calidad de la iluminación es sumamente limpia, fría y genera un tono de piel espectacular para retratos. Para ponerla a prueba, transformamos la sala de la casa en un estudio fotográfico profesional. Oscurecimos por completo la habitación tapando las ventanas y realizamos una sesión de fotos con Lupita utilizando esta lámpara DIY como luz principal, complementada con otras pequeñas luces de tianguis. Las imágenes finales compiten fácilmente con equipos de iluminación comercial que superan los $5,000 pesos.
Pruebas de Estudio
🎬 ¡No te lo cuenten, velo en acción!
¿Quieres ver el momento exacto en el que hackeamos las tiras de LEDs y los increíbles resultados de la sesión fotográfica? Dale play al video aquí abajo y acompáñanos en esta aventura en el taller:
